TUGAS MAKALAH MIKROPROCESOR

MAKALAH MIKROPROSESOR

 Disusun Oleh :

 Nama  :Ade Candra Fitrianto

kelas : TI 11 B

NIM  : 11.11.2353



SEKOLAH TINGGI MANAJEMEN INFORMATIKA DAN KOMPUTER AMIKOM

PURWOKERTO

2014

INTISARI

Evolusi dari mikroprosesor telah diketahui mengikuti Hukum Moore yang merupakan peningkatan performa dari tahun ke tahun. Teori ini merumuskan bahwa daya penghitungan akan berlipat ganda setiap 18 bulan, sebuah proses yang benar terjadi sejak awal 1970-an; sebuah kejutan bagi orang-orang yang berhubungan. Dari awal sebagai driver dalam kalkulator, perkembangan kekuatan telah menuju ke dominasi mikroprosesor di berbagai jenis komputer; setiap sistem dari mainframe terbesar sampai ke komputer pegang terkecil sekarang menggunakan mikroprosesor sebagai pusatnya.

PENDAHULUAN

• Setiap komputer yang kita gunakan didalamnya pasti terdapat mikroprosesor. Mikroprosesor, dikenal juga dengan sebutan Central Processing Unit (CPU) artinya unit pengolahan pusat.
• CPU adalah pusat dari proses perhitungan dan pengolahan data yang terbuat dari sebuah lempengan yang disebut "chip“.
• Chip sering disebut juga dengan "Integrated Circuit (IC)", bentuknya kecil, terbuat dari lempengan silikon dan bisa terdiridari 10 juta transistor.
• Mikroprosesor pertama adalah intel 4004 yang dikenalkan tahun1971, tetapi kegunaan mikroprosesor ini masih sangat terbatas, hanya dapat digunakan untuk operasi penambahan dan pengurangan.
• Mikroprosesor pertama yang digunakan untuk komputer di rumah adalah intel 8080, merupakan komputer 8 bit dalam satu chip yang diperkenalkan pada tahun 1974.
• Tahun 1979 diperkenalkan mikroprosesor baru yaitu 8088. Mikroprosesor 8088 mengalami perkembangan menjadi 80286, berkembang lagi menjadi 80486, kemudian menjadi Pentium, dari Pentium I sampai dengan sekarang, Pentium IV.

I. PERKEMBANGAN MIKROPROSESOR

Setiap komputer yang kita gunakan didalamnya pasti terdapat mikroprosesor. Mikroprosesor, dikenal juga dengan sebutan Central Processing Unit (CPU) artinya unit pengolahan pusat. CPU adalah pusat dari proses perhitungan dan pengolahan data yang terbuat dari sebuah lempengan yang disebut "chip". Chip sering disebut juga dengan "Integrated Circuit (IC)", bentuknya kecil, terbuat dari lempengan silikon dan bisa terdiri dari 10 juta transistor. Mikroprosesor pertama adalah intel 4004 yang dikenalkan tahun 1971, tetapi kegunaan mikroprosesor ini masih sangat terbatas, hanya dapat digunakan untuk operasi penambahan dan pengurangan. Mikroprosesor pertama yang digunakan untuk komputer di rumah adalah intel 8080, merupakan komputer 8 bit dalam satu chip yang diperkenalkan pada tahun 1974. Tahun 1979 diperkenalkan mikroprosesor baru yaitu 8088. Mikroprosesor 8088 mengalami perkembangan menjadi 80286, berkembang lagi menjadi 80486, kemudian menjadi Pentium, dari Pentium I sampai dengan sekarang, Pentium IV. Untuk lebih lengkapnya, bisa melihat gambar dan tabel di bawah ini :

1. Transistor berbentuk seperti tabung yang sangat kecil, terdapat pada Chip.
2. Micron adalah ukuran dalam Micron (10 pangkat -6), merupakan kabel terkecil dalam Chip.
3. Clock Speed = kecepatan maksimal sebuah prosesor.
4. Data width = lebar dari Arithmatic Logic Unit (ALU) / Unit pengelola aritmatika, untuk proses pengurangan, pembagian, perkalian dan sebagainya.
5. MIPS = Millions of Instructions Per Second / Jutaan perintah per detik.

II. KARAKTERISTIK MIKROPROSESOR

Berikut adalah karakteristik penting dari mikroprosesor :

1. Ukuran bus data internal (internal data bus size): Jumlah saluran yang terdapat dalam mikroprosesor yang menyatakan jumlah bit yang dapat ditransfer antar komponen di dalam mikroprosesor.
2. Ukuran bus data eksternal (external data bus size): Jumlah saluran yang digunakan untuk transfer data antar komponen antara mikroprosesor dan komponen-komponen di luar mikroprosesor.
3. Ukuran alamat memori (memory address size): Jumlah alamat memori yang dapat dialamati oleh mikroprosesor secara langsung.
4. Kecepatan clock (clock speed): Rate atau kecepatan clock untuk menuntun kerja mikroprosesor.
5. Fitur-fitur spesial (special features): Fitur khusus untuk mendukung aplikasi tertentu seperti fasilitas pemrosesan floating point, multimedia dan sebagainya.

III. DASAR MIKROPROSESOR DAN MIKROKONTROLER

Munculnya terminologi komputer sebenarnya berawal dari kebutuhan akan suatu alat yang dapat dijalankan secara otomatis, memiliki kemampuan untuk mengerjakan hal yang diinginkan. Perkembangan teknologi semikonduktor, dengan diawali penemuan transistor, telah membawa kepada kemajuan teknologi elektronika sampai saat ini Komputer

Bagian fungsional utama sebuah komputer adalah Central Processing Unit/Unit Pemroses Utama, Memori dan Sistem Input-Output. Disebut bagian fungsional karena ketiga komponen inilah yang membentuk sebuah komputer dengan fungsinya masing-masing. Lebih jauh mengenai fungsi ketiganya akan diterangkan pada bab berikutnya

Central Processing Unit/Unit Pemroses Utama

Mikroprosesor

Mikroprosesor adalah sebuah CPU yang dibangun dalam sebuah single chip semiconductor.

Mikroprosesor terdiri dari kalkulator yang terbagi dalam register dan ALU dan sebuah pengkode serta unit pengontrol.

Dalam hubungan kerja dengan pulsa pembangkit berkala, (yaitu sebagai unit terpisah atau sebagai komponen yang terpadu dalam mikroprosesor) unit pengontrol menjamin urutan yang tepat dan urutan yang logis dari siklus yang berlangsung di dalam mikroprosesor, ditinjau dari sistem keseluruhannya

Dalam tinjauan praktis dan aplikasi yang umum contoh dari sebuah mikroprosesor adalah

mikroprosesor 8080, 8086, prosesor intel 386, 486, pentium 100 Mhz, sampai dengan generasi terbaru, AMD, prosesor Motorola, prosesor Texas Instrument

Mikrokontroler

Sebuah mikroprosesor yang digabungkan dengan I/O dan memori (RAM/ROM) akan membentuk sebuah sistem mikrokomputer. Terilhami dengan CPU yang dapat dikonstruksi dalam sebuah single chip semiconductor, maka sebuah mikroprosesor, I/O dan memori dapat pula dibangun dalam level chip. Konstruksi ini menghasilkan Single Chip Microcomputer (SCM). SCM inilah yang disebut sebagai mikrokontroler

Mungkin akan timbul pertanyaan, apakah perbedaan antara mikrokomputer dengan mikrokontroler? Selain arsitekturnya, mikrokontroler jika dibandingkan dengan mikrokomputer seperti IBM PC adalah penggunaan I/O interface dan media penyimpanan yang berbeda. Dalam IBM PC media penyimpanan biasa menggunakan disket, maka pada mikrokontroler menggunakan EPROM sebagai media penyimpanan

Sedangkan perbedaan antara mikroprosesor dengan mikrokontroler sudah jelas. Dalam mikrokontroler, RAM serta I/O interface sudah masuk di dalamnya. Ini merupakan satu keuntungan lebih dari mikrokontroler.

Dalam Hal penggunaannya, sistem mikrokontroler lebih banyak dipakai pada aplikasi yang deterministik, artinya sistem ini dipakai untuk keperluan yang tertentu saja misalkan sebagai pengontrol PID pada instrumentasi industri, pengontrol komunikasi data pada sistem control terdistribusi.

IV. ARSITEKTUR MIKROKOMPUTER

Sistem Komputer

Sistem Komputer yang kita ketahui dalam keseharian adalah yang terdapat pada PC. Suatu sistem komputer bekerja dengan ditandai adanya interaksi antara komputer dan peripheral (hadware-nya) dengan program dan sistem operasi (softwarenya).

Komputer (CPU) adalah “otak” dari sistem tersebut sedangkan peripheral menghubungkan “otak” tersebut dengan dunia luar. Kerja suatu sistem komputer dioperasikan oleh system operasi dan program.

Suatu sistem komputer terdiri atas tiga bagian utama:

1. CPU (Central Processing Unit)

CPU terdiri atas dua bagian yaitu:

CU (Control Unit) :

Ini adalah unit pengendali. Fungsi utama unit pengendali (CU) adalah mengambil, mengkode, dan melaksanakan instruksi sebuah program yang tersimpan dalam memori. Unit pengendali mengatur urutan operasi seluruh sistem. Unit ini juga menghasilkan dan mengatur sinyal pengendali yang diperlukan untuk menyerempakkan operasi, juga aliran dan instruksi program.

ALU (Arithmetic Logic Unit):

Unit ini berfungsi melaksanakan operasi aritmatik serta operasi-operasi logika.

2. Memory Unit (Unit Penyimpan)

Unit-unit ini mengandung program-program yang bersangkutan dan data yang sedang diolah.

3. I/O (Unit Pengontrol Masukan dan Pengeluaran)

Unit ini melakukan hubungan dengan peripheral.

Sistem Mikrokomputer

Bila sebuah komputer dibangun dalam sebuah PCB tunggal maka disebut minikomputer. Dan sebuah CPU yang dipakai dalam sebuah chip semikonduktor disebut mikroprosessor. Mikrokomputer sendiri adalah sebuah komputer yang dikonstruksi dari sebuah mikroprosesor dengan ditambahkan unit memori serta sistem I/O. Sistem mikrokomputer sama dengan yang terdapat pada sistem komputer. Untuk menanggulangi berbagai macam kerja yang harus dilakukan, biasanya diberikan “logika tambahan” atau rangkaian logika lain misalnya tri-state buffer, buffer, decoder, multiplexer.

Ciri utama sistem mikrokomputer : hubungan yang berbentuk “bus”. (Istilah bus diambil dari bahasa latin omnibus yang berarti kepada/untuk semua). Bus menunjukkan hubungan antara komponen-komponen secara elektris. Bus meneruskan data, alamat-alamat (address) atau sinyal pengontrol.

Bagian-Bagian Sistem Mikrokomputer

Di atas telah dijelaskan susunan sistem mikrokomputer. Sistem mikrokomputer terdiri dari bagian-bagian yang berfungsi sama penting.

1. CPU/Mikroprosesor

Mikroprosesor berfungsi sebagai unit pengolah utama (CPU). Unit ini terdiri dari sebuah kalkulator dan unit pengontrol (CU). Unit kalkulator dari mikroprosesor terdiri dari register atau daftar (sebuah memori sementara yang cepat dan kecil), ALU, register status (menunjukkan keadaan sesaat dari perhitungan) dan sebuah pengkode.

2. Memori

a. RAM (Random Access Memory)

RAM adalah unit memori yang dapat dibaca dan/atau ditulisi. Data dalam RAM bersifat volatile (akan hilang bila power mati). RAM hanya digunakan untuk menyimpan data sementara, yaitu data yang tidak begitu penting (tidak masalah bila hilang akibat aliran daya listrik terputus). Ada dua macam RAM yaitu RAM statik dan RAM dinamik. RAM statik adalah flipflop yang terdiri dari komponen seperti resistor, transistor, dioda dan sebagainya. Setiap 1 bit informasi tersimpan hingga sel “dialamatkan” dan “ditulis-hapuskan”. Keuntungan dari RAM statik adalah akses atau jalan masuk yang bebas ke setiap tempat penyimpanan yang diinginkan, dan karena itu kecepatan masuk ke dalam memori terhitung relatif tinggi. RAM dinamik menyimpan bit informasi sebagai muatan. Sel memori elementer dibuat dari kapasistansi gerbang-substrat transistor MOS. Keuntungan RAM dinamik adalah sel-sel memori yang lebih kecil sehingga memerlukan tempat yang sempit, sehingga kapasistas RAM dinamik menjadi lebih besar dibanding RAM statik. Kerugiannya adalah bertambahnya kerumitan pada papan memori, karena diperlukannya rangkaian untuk proses penyegaran (refresh). Proses penyegaran untuk kapasitor ini dilakukan setiap 1 atau 2 mili detik.

b. ROM (Read Only Memory)

ROM merupakan memori yang hanya dapat dibaca. Data tidak akan terhapus meskipun aliran listrik terputus (non-volatile). Karena sifatnya, program-program disimpan dalam ROM.

Beberapa tipe ROM:

• ROM Murni : yaitu ROM yang sudah diprogram oleh pabrik atau dapat juga program yang diminta untuk diprogramkan ke ROM oleh pabrik.
• PROM (Programmable Random Access Memory) : ROM jenis ini dapat diprogram sendiri akan tetapi hanya sekali pakai (tidak dapat diprogram ulang).
• EPROM (Erasable Programmable Random Access Memory) : yaitu jenis ROM yang dapat diprogram dan diprogram ulang.

c. Input/Output (I/O)

Piranti Input/Output (I/O interface) dibutuhkan untuk menghubungkan piranti di luar sistem. I/O dapat menerima/memberi data dari/ke mikroprosesor. Untuk menghubungkan antara I/O interface dengan mikroprosesor dibutuhkan piranti address. Dua macam I/O interface yang dipakai yaitu: serial dan paralel. Piranti serial (UART/universal asynchronous receiver- transmitter) merupakan pengirim-penerima tunggal (tak serempak). UART mengubah masukan serial menjadi keluaran paralel dan mengubah masukan paralel menjadi keluaran serial. PIO (paralel input output) merupakan pengirim-penerima serempak. PIO dapat diprogram dan menyediakan perantara masukan dan keluaran dasar untuk data paralel 8 bit.

Sistem Bus

Bus menghubungkan semua komponen dalam unit mikrokomputer. Ada tiga tipe bus yaitu:

• Data Bus (bus-D) : bus dengan delapan penghantar, data dapat diteruskan dalam arah bolak- balik (lebar data 8 bit) yaitu dari mikroprosesor ke unit memori atau modul I/O dan sebaliknya.
• Control Bus (bus-C) : meneruskan sinyal-sinyal yang mengatur masa aktif modul mikrokomputer yang sesuai dengan yang diinginkan menurut kondisi kerja.
• Address Bus (bus-A) : meneruskan data alamat (misal alamat 16 bit), dari penyimpan atau dari saluran masukan/keluaran yang diaktifkan pada saat tertentu.

Hubungan dalam masing-masing bus berupa kabel paralel 8 bit (jalur) maupum 16 bit (jalur).

V. DIRECT MEMORY ADDRESS

Definisi : DMA adalah sebuah prosesor khusus (special purpose processor) yang berguna untuk menghindari pembebanan CPU utama oleh program I/O (PIO).

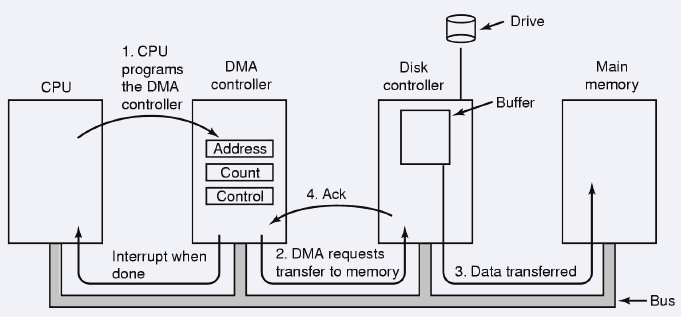

Operation DMA transfer

TRANSFER DMA

• Untuk memulai sebuah transfer DMA, host akan menuliskan sebuah DMA command block yang berisi pointer yang menunjuk ke sumber transfer, pointer yang menunjuk ke tujuan/ destinasi transfer, dan jumlah byte yang ditransfer, ke memori. CPU kemudian menuliskan alamat command block ini ke DMA controller, sehingga DMA controller dapat kemudian mengoperasikan bus memori secara langsung dengan menempatkan alamat-alamat pada bus tersebut untuk melakukan transfer tanpa bantuan CPU. Tiga langkah dalam transfer DMA:
• Prosesor menyiapkan DMA transfer dengan menyedia kan data-data dari device, operasi yang akan ditampilkan, alamat memori yang menjadi sumber dan tujuan data, dan banyaknya byte yang di transfer.
• DMA controller memulai operasi (menyiapkan bus, menyediakan alamat, menulis dan membaca data), sampai seluruh blok sudah di transfer.
• DMA controller meng-interupsi prosesor, dimana selanjutnya akan ditentukan tindakan berikutnya.

METODE DMA

• Pada dasarnya, DMA mempunyai dua metode yang berbeda dalam mentransfer data. Metode yang pertama adalah metode yang sangat baku dan simple disebut HALT, atau Burst Mode DMA, karena DMA controller memegang kontrol dari sistem bus dan mentransfer semua blok data ke atau dari memori pada single burst. Selagi transfer masih dalam progres, sistem mikroprosessor di-set idle, tidak melakukan instruksi operasi untuk menjaga internal register. Tipe operasi DMA seperti ini ada pada kebanyakan komputer.
• Metode yang kedua, mengikut-sertakan DMA controller untuk memegang kontrol dari sistem bus untuk jangka waktu yang lebih pendek pada periode dimana mikroprosessor sibuk dengan operasi internal dan tidak membutuhkan akses ke sistem bus. Metode DMA ini disebut cycle stealing mode. Cycle stealing DMA lebih kompleks untuk diimplementasikan dibandingkan HALT DMA, karena DMA controller harus mempunyai kepintaran untuk merasakan waktu pada saat sistem bus terbuka.
